在“嵌入式協議解說、自動上報”的基礎上，進一步完善底端離線存儲、底端告警脫機上報機制，完結在線監控自動上報，網絡反常時底端存儲，并經過底端設備將告警告訴。

　　長處：監控內容全部、布線簡練、實時數據傳輸功率高、支撐底端告警告訴、監控不缺失、功用強大。

　　缺陷：相對本錢對比高，功用較為雜亂。

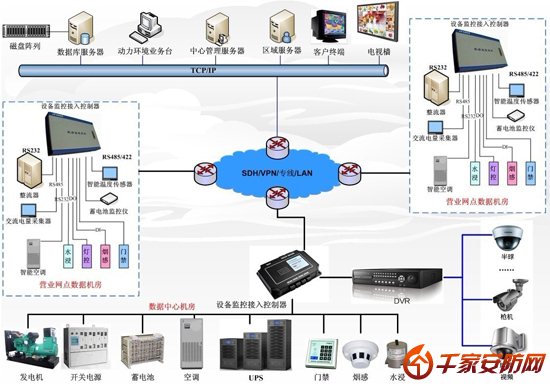

　　如上圖所示：設備監控接入控制器完結底端收集、底端協議解說，在通訊網絡正常時，選用自動上報機制，將發作變化的數值上報給服務器;當發作網絡中止時，其負責存儲底端事情及告警，并經過電信短信模塊將告警告訴負責人。

　　圖中智能設備協議收集器作為設備監控接入控制器與智能設備(如智能UPS)之間通訊橋梁，其作用：

　　? 一致前端協議解說。對接入的智能設備一致接入的規范協議解說及轉化，底端完結協議解說作業。

　　? 下載通訊協議驅動后，自動與智能設備通訊，自動點明智能設備、收集數據包，并在其本地存儲，當設備監控接入控制器需該智能設備信息時，疾速呼應。不支撐通明傳輸，加速收集功率。

　　? 完結接口變換功用。其對下，與智能設備通訊供給RS232或RS422或RS485接口，適應現場的接線需要。

　　? 一致接口通訊參數，其對下，與智能設備的通訊參數因詳細設備各異;但對上通訊，與設備監控接入控制器通訊時，選用一致的通訊參數(波特率、中止位、數據位等)。

　　本方案選用以上監控收集方法進行規劃，選用領先的規劃理念，滿意不一樣場合的更高效運用。

　　二、嵌入式機房動力環境監控系統的優缺陷

　　跟著嵌入式系統的硬件功用增強及協議底端解說完結，可完結底端收集、底端協議解說、一致編碼、自動上報。

　　如上圖所示：現場補監控設備由監控主設備完結底端收集和協議解說，對上經過一致編碼的協議與監控主機通訊、并選用自動上報機制，以節約帶寬及減少網絡數據流量。

　　長處：監控內容全部、布線簡練、實時數據傳輸功率高。

　　缺陷：雖然選用嵌入式解說、自動上報傳輸機制，但監控數據由監控主機接納，假如網絡毛病或監控主機呈現毛病，監控仍將缺失。

　三、多串口服務器動力環境監控系統優缺陷

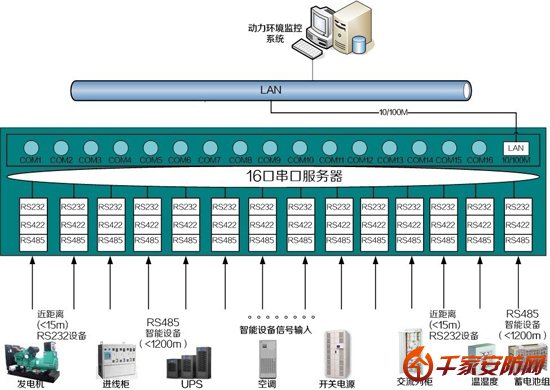

　　跟著1~16口多串口服務器的完善及遍及，新的動環監控系統運用其替代計算機多串口卡的運用，處置了被監控設備與監控主機遠間隔布線的麻煩，將現場RS232/RS422/RS485設備接入多串口服務器，經多串服務器TCP/IP網絡傳送至監控主機，傳輸間隔不受布線約束，并可節約布線。其完結的功用與多串口卡的功用類似，將串口數據網絡打包，通明傳輸?shù)奖O(jiān)控主機。

　　長處：監控內容對比全部、布線簡練、多串口服務器接入快捷。

　　缺陷：選用通明傳輸機制，設備通訊協議解說由監控主機完結，假如網絡毛病或監控主機呈現毛病，監控將缺失;因經屢次接口變換，毛病風險增加;選用點明式收集機制，協議解說由監控主機完結，網絡數據流量大、帶寬壓力大。

　　四、傳統動力環境監控系統的優缺陷

　　跟著計算機的處置能力增強、網絡的運用遍及，工控計算機(亦稱為：監控主機)投入動力監控系統中，選用多串口卡的方法完結對底端動力設備的收集，并完結聯網傳送實時數據。

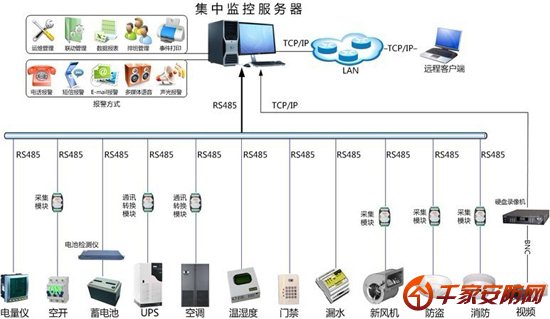

　　如下圖所示：各動力設備智能通訊口(RS232/RS422/RS485)或許增加的收集模塊經過工程布線引至工控機(運行動力監控系統收集程序的電腦)，由工控機完結協議解說及數據處置。

　　長處：監控內容對比全部、構造清淅

　　缺陷：工程布線對比雜亂、布線本錢高、依靠工控機功用;設備通訊協議解說由工控機完結，假如工控機呈現毛病(工控機畢竟是一臺電腦，7*24*365天作業，硬盤、內存、主機、電源、病毒導致的毛病率高)，監控將缺失，構成監控臨時盲區。工控機需供給合適的裝置環境：供電、環境溫度、裝置機架等。

　　五、前期機房動力環境監控系統優缺陷

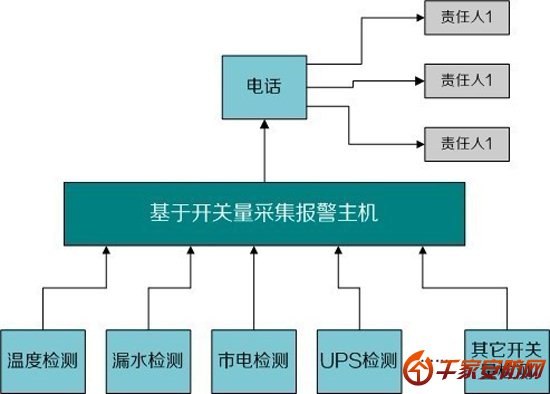

　　前期動環監控系統選用單節點非聯網型監控系統，各節點獨立作業，只能對機房簡便的參量進行監測：環境溫濕度、漏水、煙感、門磁、市電有無、重要配電開關等，基本上根據簡便的開關量及少數模擬量的監測。監控主設備在本地完結收集，經過PSTN電話系統或許SMS短信系統將告警告訴機房負責人。

　　長處：監控本錢低、完結快捷。

　　缺陷：監控內容簡陋、及時性差、無法供給完善的管理體制、過后剖析缺少數據支撐。
